ما طیف وسیعی از تجهیزات GPR را ارائه میدهیم که قابل استفاده بر روی زمین و یا پهپاد می باشند.
1-دستگاه GPR مارک PYTHON-3
دستگاه GPR مارک PYTHON-3 جهت کاوشهای زمین شناسی متوسط و عمیق (بیش از 50 متر) بکار میرود. این دستگاه ژئورادار دارای یک بخش اصلی (شامل : کنترل یونیت، باطری و تجهیزات ارتباط Wi-Fi) بوده و با وصل کردن چهار صفحه مجزا به بخش اصلی میتوان به هر یک از چهار فرکانس مرکزی 100 ، 50، 38 و یا 25 مگاهرتز دست یافت. این سیستم ژئورادار با استاندارد IP67 جهت استفاده در شرایط محیطی بسیار سخت ساخته شده است.
برداشت پردازش و تفسیر دیتای ژئورادار در این سیستم با استفاده از نرم افزار Prism2 می باشد که بر روی کامپیوتر با سیستم عامل ویندوز قابل نصب است. ارتباط بین کامپیوتر و سیستم ژئورادار از طریق wi-Fi و یا کابل LAN می باشد.
2- دستگاه GPR مارک Zond-12e

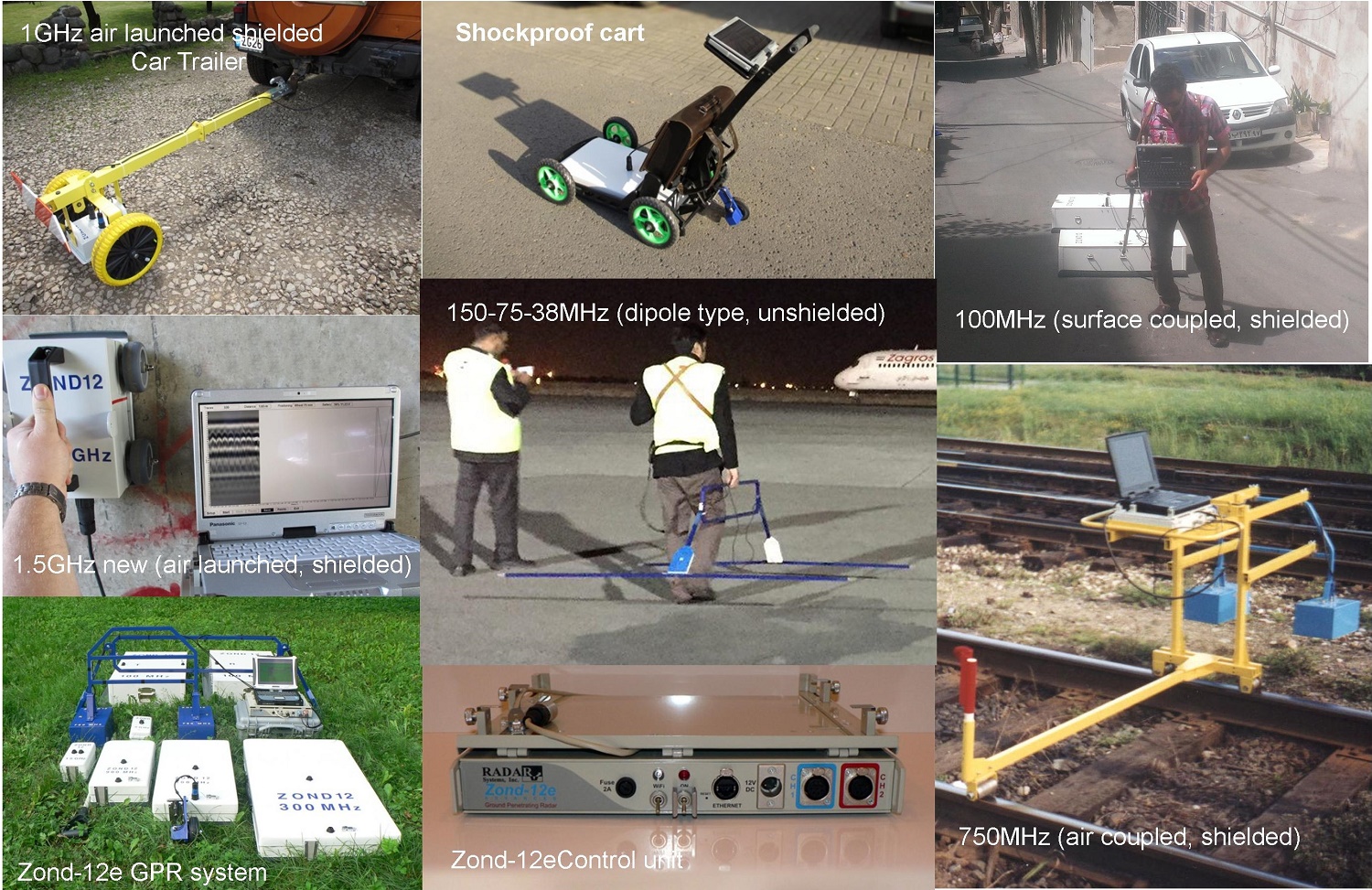

سیستم ژئورادار مارک Zond-12e شامل یونیت کنترل و آنتنهای shielded و unshielded با فرکانس مختلف می باشد. این سیستم ژئورادار توسط یک نفر اپراتور قابل استفاده بوده و به صورت غیرمخرب برای مطالعات زمین شناسی، محیط زیست، ژئوتکنیکی و جهت تست غیر مخرب سازه های بتنی، جاده ها و خطوط راه آهن به کار میرود.
| آنتن نوع unshielded با سه فرکانس 150-75-35MHz | این آنتن بدون غلاف بوده و با داشتن فرکانسهای پایین دارای بیشترین عمق نفوذ می باشد. فرستنده و گیرنده در این آنتن از هم جدا میشوند بدین طریق امکان برداشت دیتا به روش CDP جهت اندازه گیری سرعت سیر موج وجود دارد. |
| آنتن نوع Shielded با فرکانس 100MHz | این آنتن دارای غلاف بوده و با فرکانس مرکزی 100 MHz دارای فرستنده و گیرنده جدا از همدیگر می باشد. بدین طریق امکان برداشت دیتا به روش CDP جهت اندازه گیری سرعت سیر موج وجود دراد. |
| آنتن نوع Shielded با فرکانس 300MHz | این آنتن دارای غلاف بوده و با فرکانس مرکزی 300 MHz دارای فرستنده و گیرنده در فاصله ثابت از همدیگر می باشد. |
| آنتن نوع Shielded با فرکانس 500MHz | این آنتن دارای غلاف بوده و با فرکانس مرکزی 500 MHz دارای فرستنده و گیرنده در فاصله ثابت از همدیگر می باشد. این آنتن برای کاوش عمقهای کم و برای یافتن تاسیسات زیرزمین بکار میرود. |
| آنتن نوع Air coupled با فرکانس 750MHz | این آنتن از نوع Air coupled و با فرکانس مرکزی 750 MHz دارای فرستنده و گیرنده جدا از همدیگر می باشد. بدین طریق امکان برداشت دیتا به روش CDP جهت اندازه گیری سرعت سیر موج وجود دراد. این آنتن برای تست غیر مخرب پیوستگی و اندازه گیری ضخامت لایه بالاست و زیرساخت خطوط راه آهن و جاده ها مورد استفاده قرار میگیرد. |
| آنتن نوع Shielded با فرکانس 900MHz | این آنتن دارای غلاف بوده و با فرکانس مرکزی 900 MHz دارای فرستنده و گیرنده در فاصله ثابت از همدیگر می باشد. این آنتن برای کاوش سطحی با دقت و قدرت تفکیک بالا برای یافتن تاسیسات زیرزمین بکار میرود. |
| آنتن نوع Shielded با فرکانس 1.5GHz | این آنتن دارای غلاف بوده و با فرکانس مرکزی 1.5GHz دارای فرستنده و گیرنده در فاصله ثابت از همدیگر می باشد. این آنتن با حداکثر عمق نفوذ 1.5m با دقت و قدرت تفکیک بالا برای اسکن سازه های بنتی (اندازه گیری ضخامت لایه بتن و اشیاء فلزی و غیر فلزی داخل بتن) و همچنین اندازه گیری ضخامت لایه آسفالت و لایه های روسازی جاده ها و راهها بکار میرود. |
| آنتن نوع Shielded با فرکانس 1GHz | این آنتن دارای غلاف بسیار مقاوم بوده و با فرکانس مرکزی 1GHz دارای فرستنده و گیرنده در فاصله ثابت از همدیگر می باشد. این آنتن با دقت و قدرت تفکیک بالا برای اسکن سازه های بنتی (اندازه گیری ضخامت لایه بتن و اشیاء فلزی و غیر فلزی داخل بتن) و همچنین اندازه گیری ضخامت آسفالت و لایه های روسازی جاده ها و راهها بکار میرود. |
غلاف همانند پوسته ای اطراف آنتن ژئورادار را پوشانده و موج ژئورادار تنها از کف آنتن به داخل زمین ارسال شده و بازتابشها تنها از کف آنتن دریافت میگردند. درنتیجه نویز حاصل از بازتایش از اهداف روی سطح زمین در آنتنهای غلافدار مشاهده نمیشود.
3- دستگاه GPR قابل نصب روی پهپاد مارک Zond Aero
این دستگاه دارای سه آنتن فوق العاده سبک به نام های Zond Aero 1000 ، Zond Aero 500 و Zond Aero 100-150-300 می باشد.

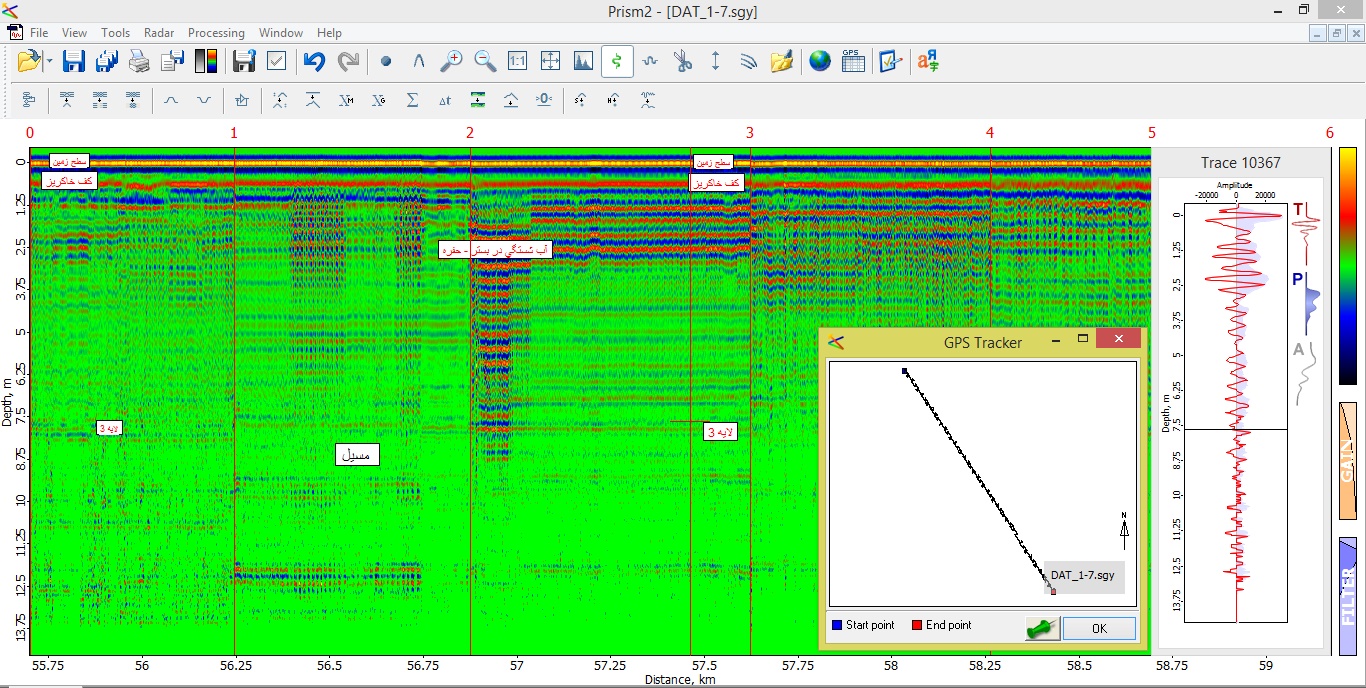

نرم افزار پرقدرت Prism برای برداشت، پردازش و تفسیر دیتای GPR به کار میرود.
